Präzise Testergebnisse ohne Großraumlabor LabDisk

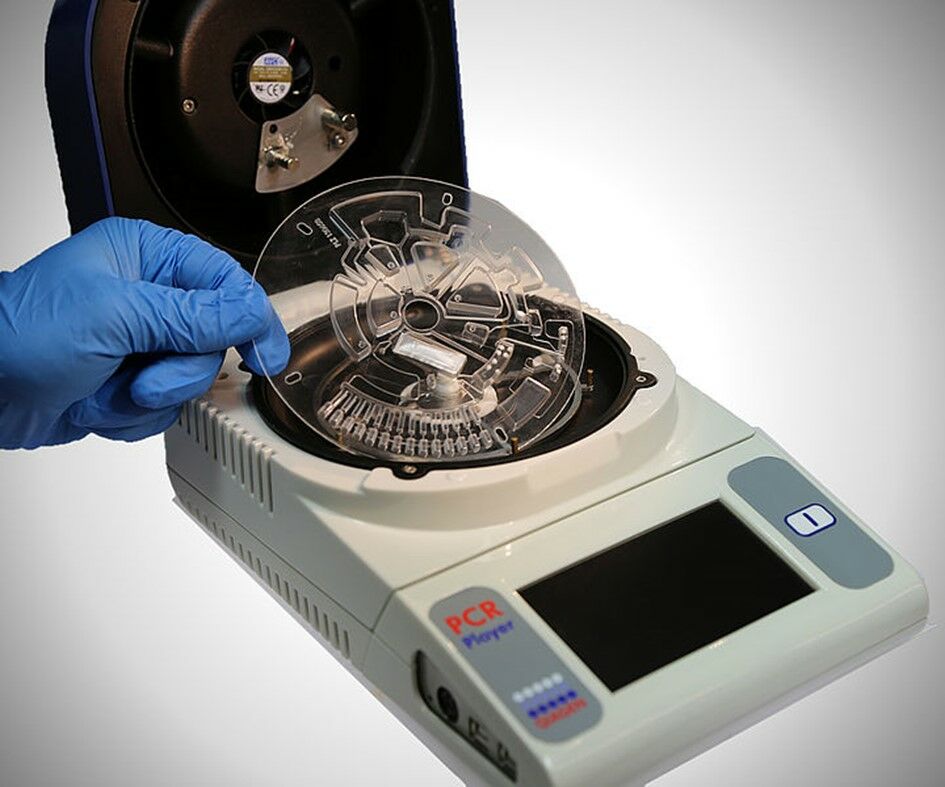

LabDisk ist ein Diagnosesystem, das mit präziser Spritzgusstechnik hergestellt wird, das Sie unkompliziert am Point-of-Care einsetzen können.

Alle Labortest-Komponenten und -Schritte auf kleinstem Raum

Ob in der Prozessindustrie, der personalisierten Medizin, bei Infektionskrankheiten oder Verdacht auf Blutvergiftung: Es braucht schnelle, zuverlässige Testergebnisse, um potenziell lebensrettende Maßnahmen rechtzeitig einleiten zu können. Aber was tun, wenn Sie kein Labor haben?

Es braucht ein zuverlässiges Diagnosesystem, dessen Material Ihren Anforderungen bis in den letzten Mikrometer entspricht - selbst wenn Ihnen kein voll ausgestattetes Labor zur Verfügung steht.

Hahn-Schickard hat mit LabDisk so ein platzsparendes Diagnosesystem entwickelt. Otto Klumpp hat die technisch aufwendigen Komponenten des Diagnosesystems durch hochpräzisen Kunststoffspritzguss und Spritzprägung hergestellt, was den zuverlässigen Einsatz von LabDisk in der Praxis ermöglicht.

Um LabDisk zu einem zuverlässigen und kostengünstigen Diagnosesystem zu machen, mussten wir einige technische Herausforderungen meistern. Neben hochgenauen Spritzprägungen sowohl im Mikrometer- als auch im größeren Zentimeterbereich, mussten wir bei der Herstellung der LabDisk, u. a. folgende Kriterien erfüllen:

  • Serientaugliche Herstellung von Spritzguss- und Spritzprägewerkzeug.
  • Ultradünnwandigkeit der Reaktionskammern (0,4), um Nukleinsäuren durch die Polymerase-Kettenreaktion (PCR) schnell nachweisen zu können.
  • Geringe Oberflächenrauheit der Kammern (Ra 0,05), um winzige DNA mittels Transport magnetischer Partikel extrahieren zu können.

Moderne Spritzgusssimulation und -prägung, sowie Präzisionsfrästechnik machen LabDisk zum zuverlässigen Analysesystem

Wie gewährleistet Otto Klumpp, dass Ihnen LabDisk zuverlässige Testergebnisse liefert?

Zunächst erhalten Sie ein optimiertes LabDisk-Design, das auf verschiedenen fluidischen Grundoperationen und Spritzguss-Designregeln basiert und exakt auf Ihren Anwendungsfall ausgelegt ist.

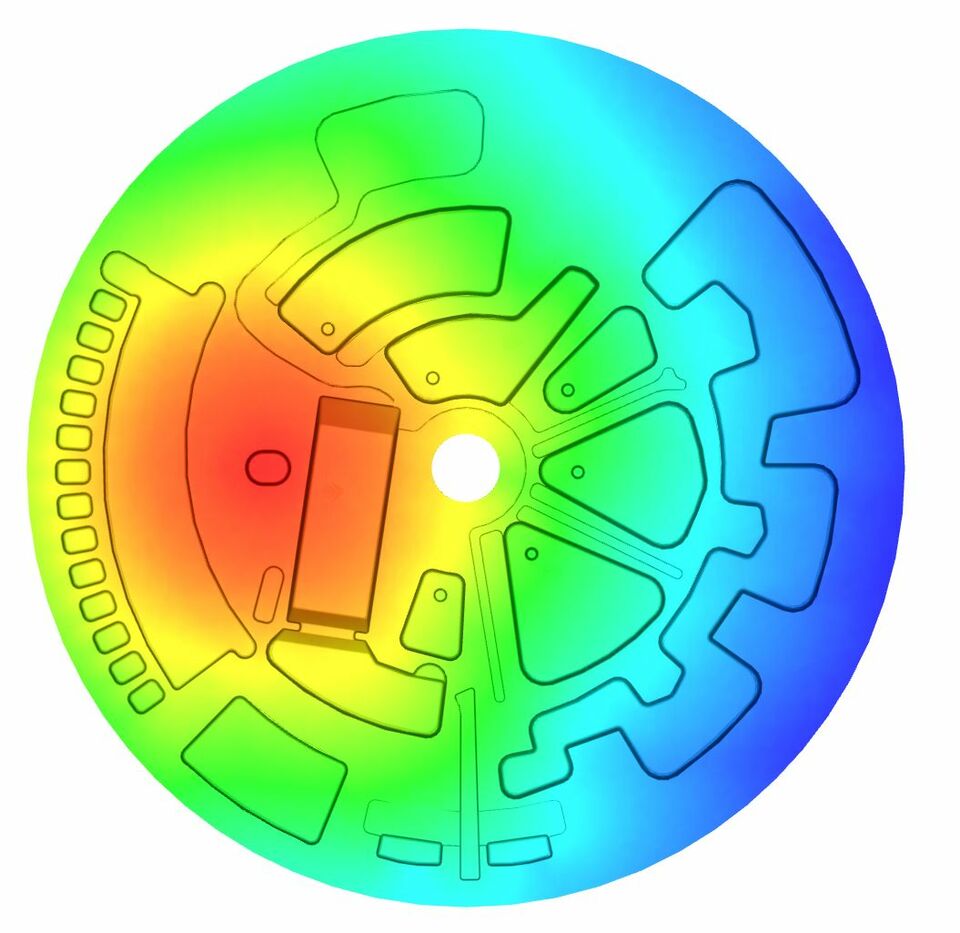

Anschließend optimieren wir Ihr Design mit Netzwerk-, Spritzguss- und Füllsimulation, sodass Fehler vorab entdeckt und vermieden werden können.

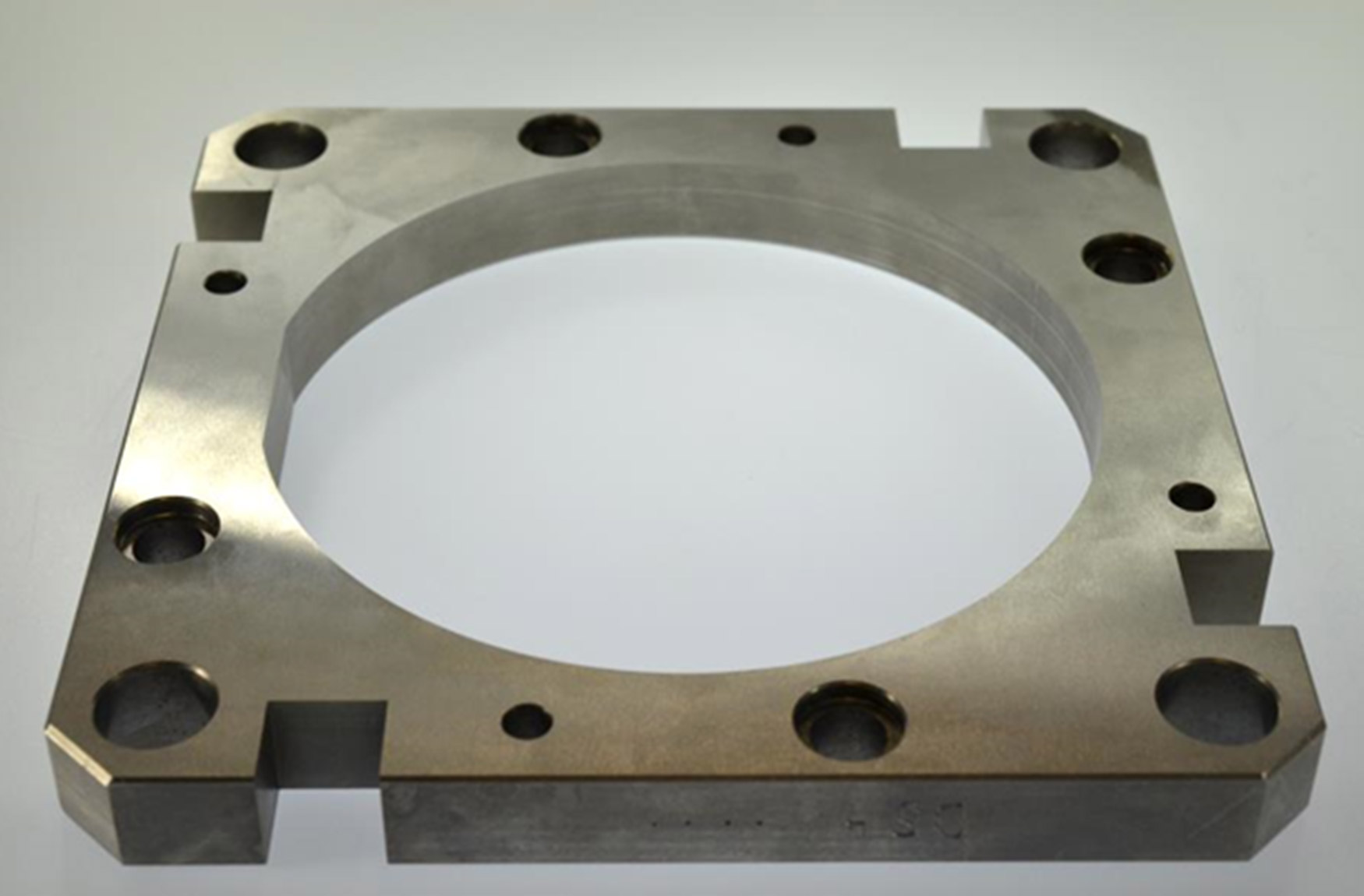

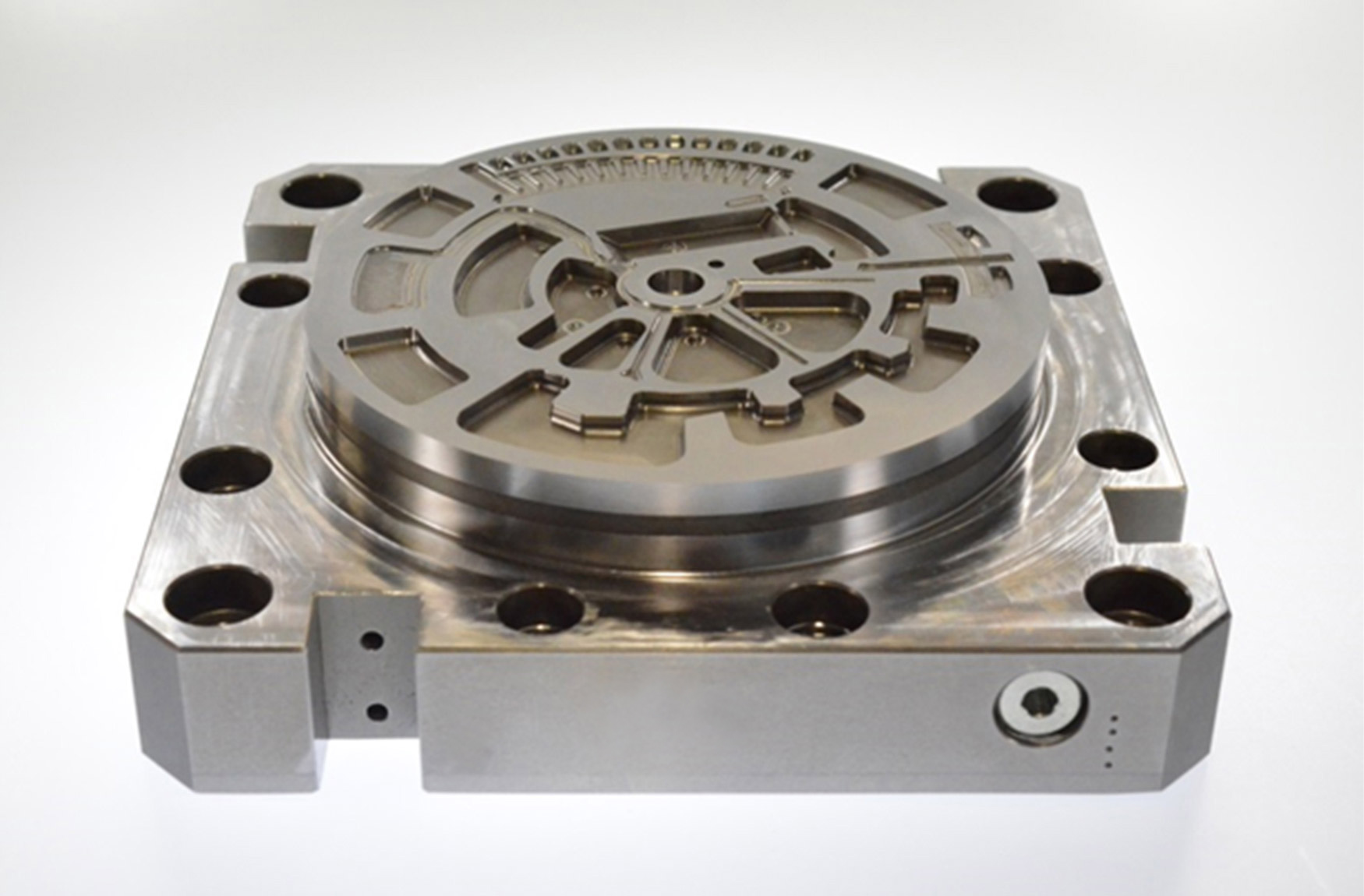

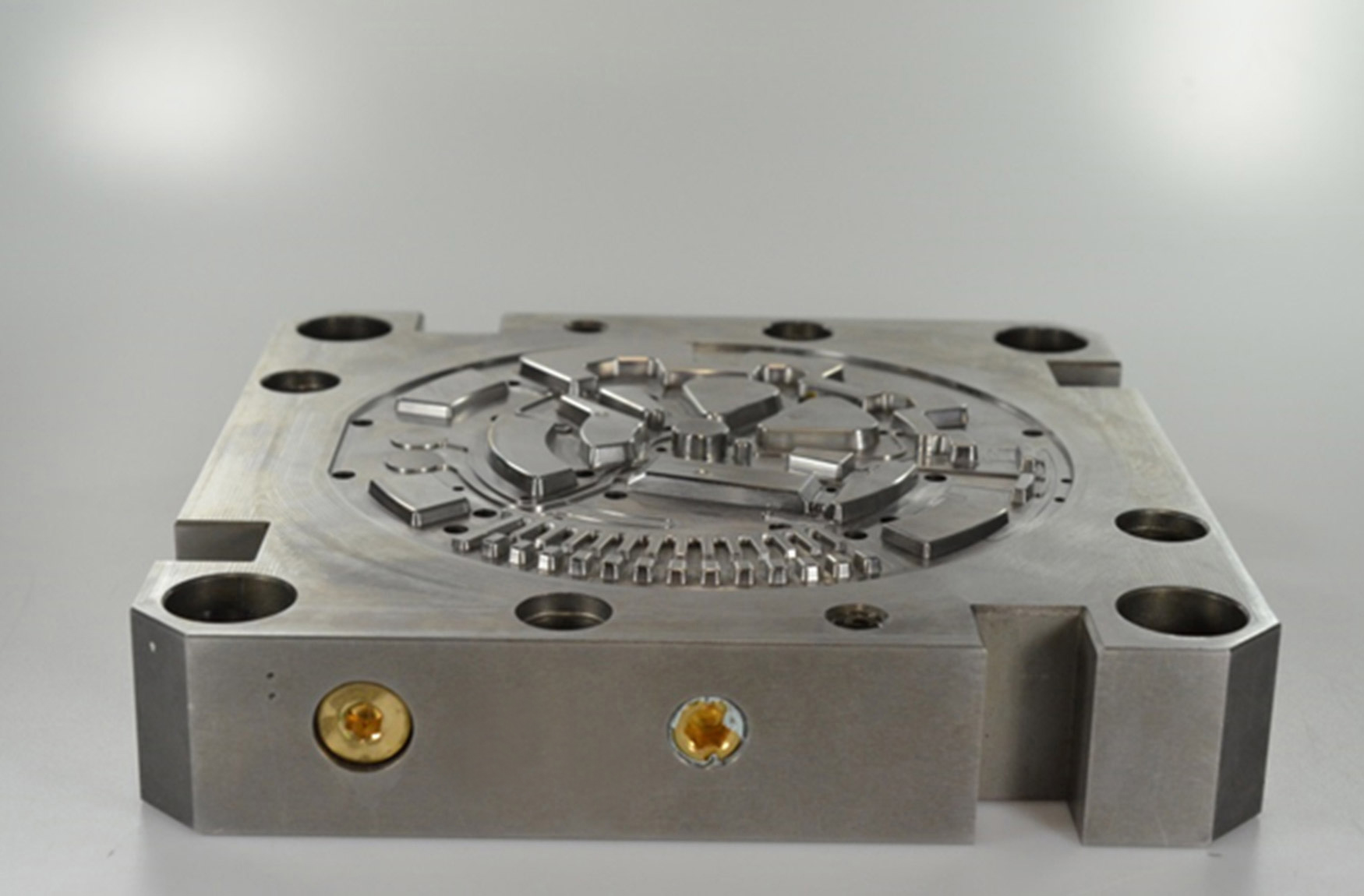

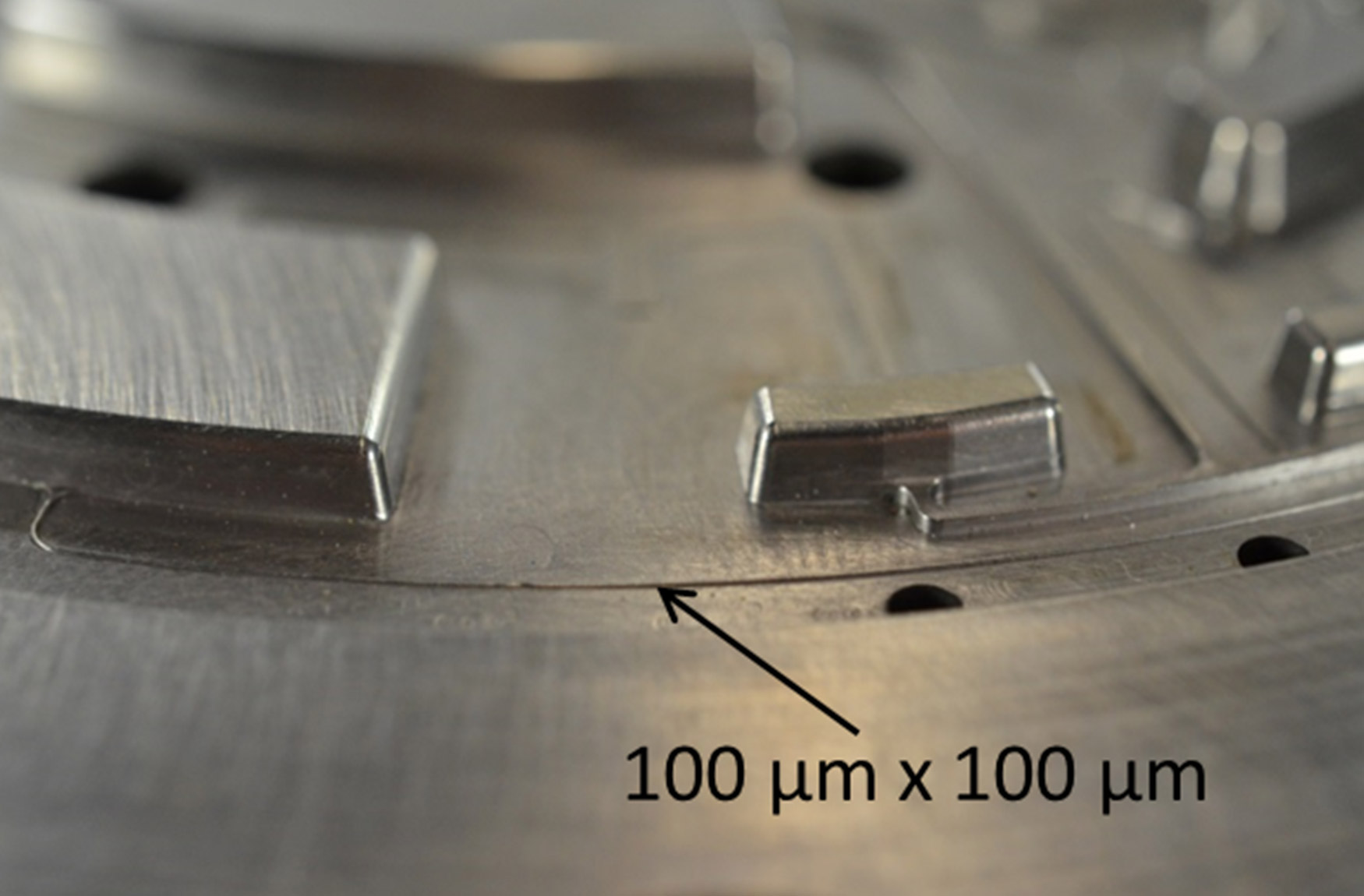

Im nächsten Schritt stellen wir Ihre individuelle LabDisk her. Hier kommen u. a. modulare Spritzgieß- und Spritzprägewerkzeuge, die wir ebenfalls speziell zur Anfertigung Ihrer individuellen LabDisk herstellen, zum Einsatz. Außerdem nutzen wir speziell hergestellte Fräser, mit einem Durchmesser von ≤ 200 µm, mit denen wir in die Fluidikstrukturen präzise Radien von ≤ 100 µm fräsen.

Damit entspricht Ihre LabDisk den Ergebnissen der vorhergegangenen Simulationen bis auf den letzten Nanometer. Denn schon ein Verzug im Mikrometerbereich kann die Funktion der LabDisk stark beeinträchtigen.

Als nach ISO 13485 zertifizierter Hersteller fertigen wir eine individuelle LabDisk für Sie, die exakt Ihren Anforderungen und Wünschen entspricht. Damit erhalten Sie auch ohne Labor schnell und unkompliziert zuverlässige Testergebnisse.

Auf einen Blick

  • Labortests auf kleinstem Raum
  • Geringes Querkontaminationsrisiko
  • Präzise Spritzprägung
  • Fertigung nach ISO 13485
  • Präzisionsfrästechnik
  • Schnelle Testergebnisse
